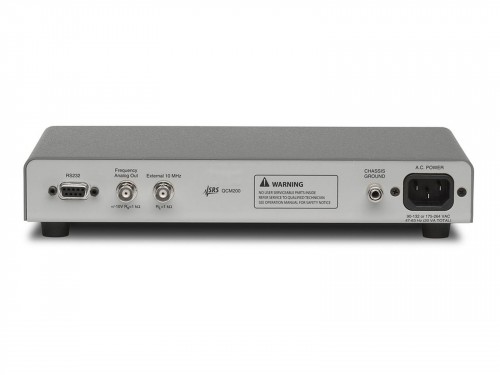

Микровесы аналитические лабораторные QCM200 с частотой 5 МГЦ (Stanford Research Systems)

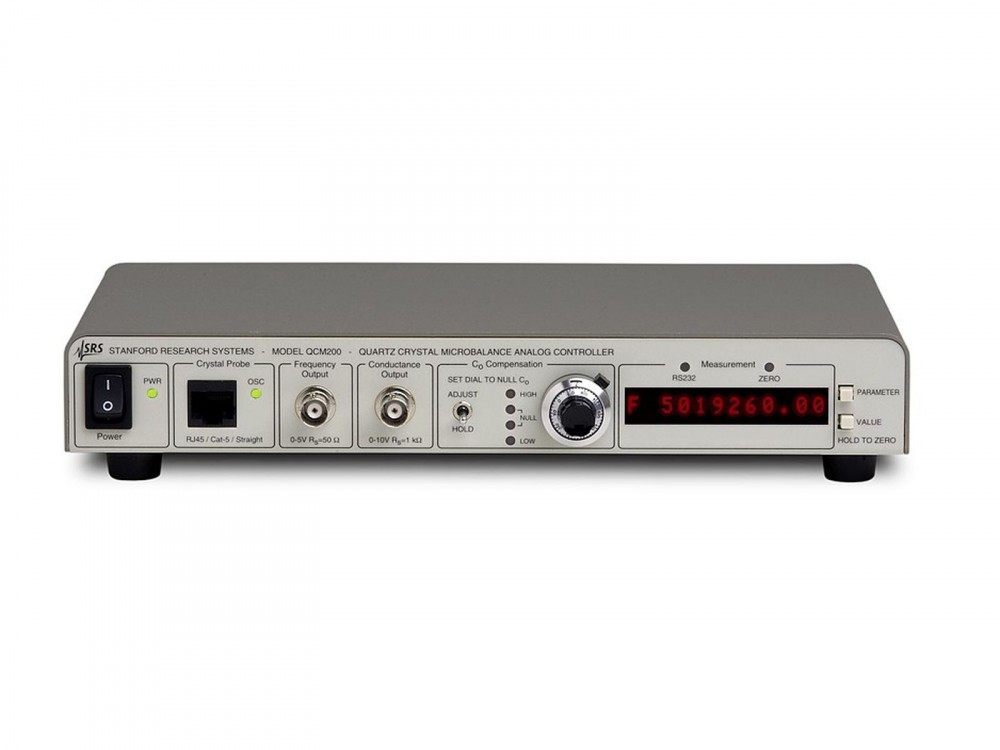

Кварцевые микровесы измеряют массу и вязкость в процессах, происходящих на поверхности, в приповерхностном слое или внутри тонких пленок. Система состоит из контроллера, управляющей электроники кварцевого осциллятора, держателя кристалла, трех кварцевых кристаллов и ПО для работы в системе Windows. Прибор считывает резонансную частоту и сопротивление кварцевого кристалла с АТ-срезом на частоте 5 МГц. Резонансная частота имеет линейную зависимость от массы материала, расположенного на поверхности кристалла. Сопротивление на резонансной частоте зависит от вязкости / эластичности материала (пленка или жидкость), соприкасающегося с поверхностью кристалла. В качестве гравиметрического прибора, QCM200 способен измерять массу в диапазоне от микрограммов, до долей нанограммов. Пределы детектирования соответствуют атомным субмонослоям. Кроме того, прибор позволяет легко наблюдать конформационные изменения, такие как фазовые переходы, образование поперечных связей и набухание. Специально спроектированный для работы с высокими нагрузками (до 5 кОм), прибор позволяет поддерживать колебания в водных растворах, содержащих более 88 % глицерина (вес/вес, %) и является идеальным для изучения жидкостей с высокой вязкостью и потерь в пленках. QCM200 содержит в себе частотомер и измеритель сопротивления и является самодостаточным. Измеряются и отображаются резонансная частота в последовательном колебательном контуре и сопротивление, также имеется аналоговый выход пропорциональный частоте для связи с потенциостатом. Управление прибором с ПК осуществляется по интерфейсу RS-232, ПО обеспечивает сбор данных в реальном времени, анализ, отображение и хранение результатов измерений. Также отображаются изменения частоты и сопротивления во времени. Стабильность и точность QCM200 достаточна для большинства экспериментов, однако, в случаях, когда необходима оптимальная долговременная стабильность, прибор может получать опорный сигнал 10 МГц от внешнего эталонного генератора, например от рубидиевого стандарта частоты FS725.
