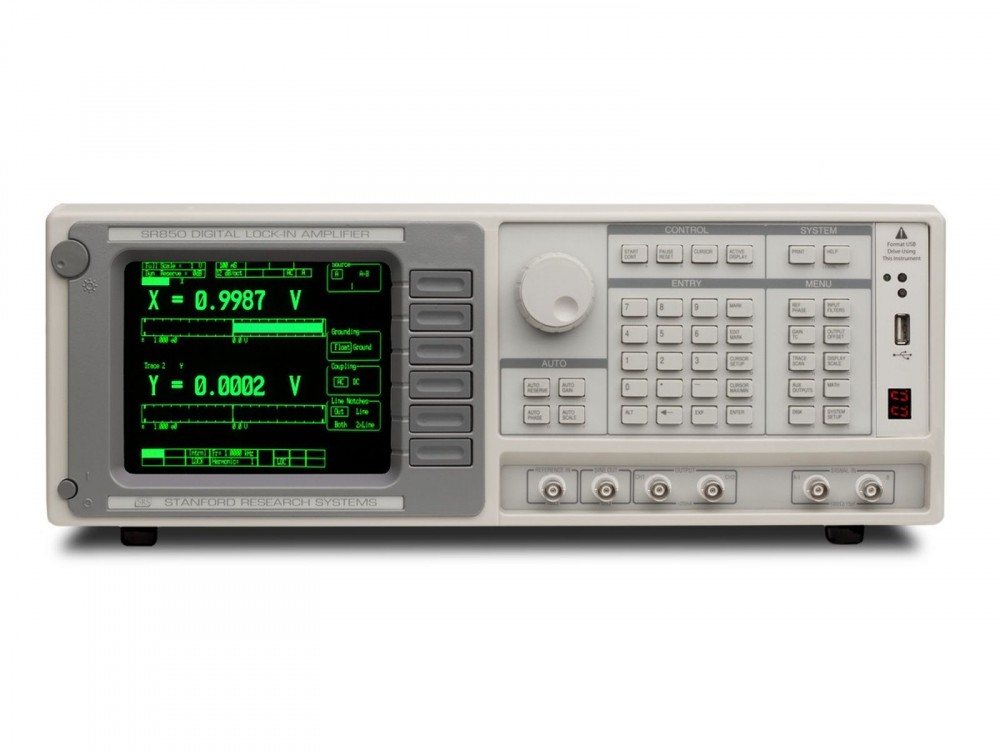

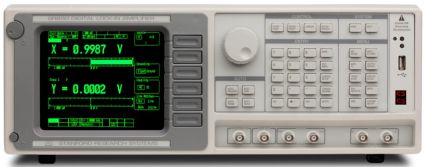

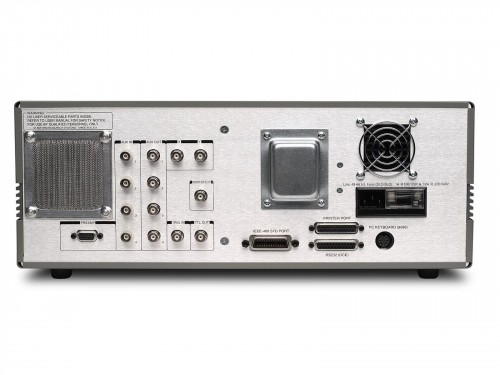

Цифровой синхронный двухфазный усилитель SR850 (Stanford Research Systems)

Диапазон частот от 1 мГц до 102,4 кГц
Динамический запас >100 дБ
Разрешение фазы 0,001 градусов
Временные константы выходных фильтров от 10 мкс до 30 000 с выбором крутизны наклона 6, 12, 18 и 24 дБ/октаву
Сбор данных (до 65 тыс. выборок)
Аппроксимация, сглаживание и сбор статистики
Интерфейсы GPIB и RS-232
SR850 представляет собой цифровой синхронный усилитель, основанный на инновационной архитектуре ЦОС. SR850 имеет ряд существенных преимуществ по сравнению с традиционными синхронными усилителями: более высокий динамический запас, меньший дрейф, меньшее значение искажения и значительно более высокое фазовое разрешение. Кроме того, ЭЛТ дисплей и 65,536 точечная память позволяют отображать и обрабатывать данные в различных форматах, недоступных при использовании обычных синхронных усилителей.

На входе SR850 находится прецизионный 18-битный АЦП, который оцифровывает входной сигнал на частоте 256 кГц. АЦП вместе с высокоскоростной микросхемой ЦОС заменяют аналоговый демодулятор (микшер), низкочастотные фильтры и усилители постоянного тока, используемые в традиционных синхронных усилителях. Вместо использования аналоговых компонентов, в SR850 реализован ряд точных математических расчетов, устраняющих дрейф, смещение, нелинейность и старение, присущие аналоговым компонентам. Этот же ЦОС-чип синтезирует в цифровом виде опорный осциллятор, обеспечивая источник с искажением менее -80 дБн, разрешением 100 мГц по частоте и 2 мВ по амплитуде.

SR850 имеет 7-дюймовый ЭЛТ-дисплей, который поддерживает широкий выбор вариантов отображения. Данные могут быть отображены в числовом или графическом виде в формате гистограммы, полярного графика и полосовой диаграммы. Благодаря 65 536 точкам памяти и частоте сбора данных до 512 Гц, вы можете точно видеть изменение ваших данных во времени, а не только текущее значение на выходе. После сбора данных SR850 предлагает различные варианты уменьшения объема данных, такие как сглаживание Савицкого-Голая, подгонка кривых и статистический анализ. Встроенный 3,5-дюймовый диск, а также стандартные интерфейсы RS-232 и GPIB облегчают передачу данных на компьютер.
