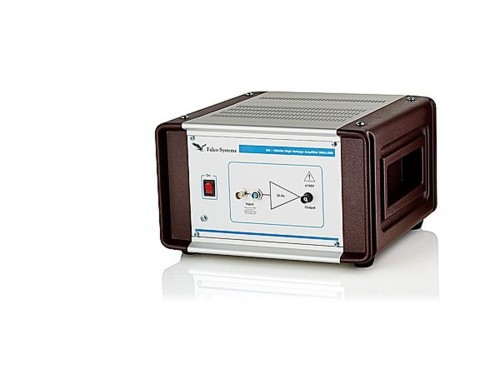

Высоковольтный усилитель для управления электрооптическими модуляторами WMA-280 (Falco Systems)

Falco Systems WMA-280 - это прецизионный, малошумящий высоковольтный лабораторный усилитель для сложных условий эксплуатации. Высокая точность напряжения, низкий уровень шума на выходе и большой диапазон напряжения делают его отличным выбором, когда важна высокая точность. Он может использоваться для точного позиционирования устройств МЭМС, с электрооптическими модуляторами, системами позиционирования пьезосистем, компонентами управления луча, ультразвуковой системой и многим другим. Характеристики смещения и шума этого усилителя таковы, что при использовании типичных электростатически управляемых МЭМС или пьезодрайверов достигается разрешение позиционирования с субатомной точностью. Усилитель имеет как стандартный BNC, так и дифференциальный вход с 3-контактным разъемом. Последний может использоваться, когда требуется максимальная помехоустойчивость (усилитель поставляется с ответным разъемом для простого сопряжения с другим оборудованием). Коэффициент усиления составляет 20 раз, что обеспечивается использованием резисторов с точностью 0.1%.

Усилитель может выдержать перегрузку на выходе и короткое замыкание из-за очень быстрой схемы ограничения выходного тока. Усилитель подходит для емкостных и резистивных нагрузок.
Технические данные:

Усиление

Х20, фиксированное

Выход

От -150 В до 150 В, 300 мА типовое значение с ограничителем

Полоса пропускания

DC - 100 кГц по уровню -3 дБ

Выходной уровень шума

350 мкВ (среднеквадратичное значение) DC - 1 МГц

Входные разъёмы

Дифференциалные и BNC

Входной импеданс

1 кОм

Стабильность

при всех емкостных и резистивных нагрузках

Сеть питания

230 В 50 Гц переменного тока, 120 Вт

Габаритные размеры

280 x 280 x 160 мм

Вес, нетто

6,8 кг
