Система измерения мерцающего шума (фликкер-шума) 3002A (AdMOS Gmbh)

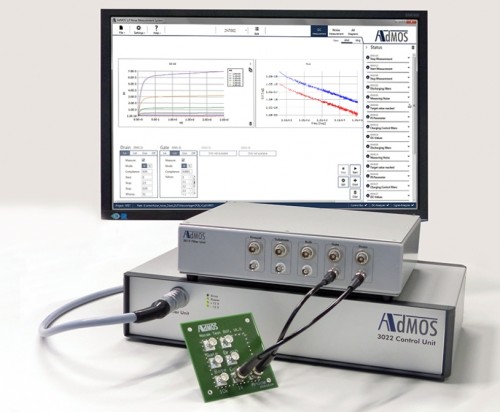

Система измерения фликкер-шума AdMOS 3002A представляет собой современное решение для характеризации уровня 1/f шума электронных устройств. Он состоит из блока фильтра 3012, расположенного рядом с тестируемым устройством (ТУ), и блока управления 3023 для связи системы с главным компьютером и сбора информации об уровне шумового сигнала. Эта концепция сводит к минимуму искажения, влияющие на точность измерения. Готовые к использованию гибкие шаблоны позволяют проводить измерения полевых транзисторов (CMOS, HVMOS, OTFT, ...), биполярных плоскостных транзисторов, диодов, резисторов и других устройств. Кроме того, могут быть измерены такие устройства, как операционные усилители. По умолчанию система автоматически выбирает оптимальную настройку для наиболее точного измерения шума в зависимости от условий смещения ТУ. Однако пользователи могут изменить это поведение, чтобы сконцентрироваться на скорости измерений. Управление системой осуществляется с помощью нового и интуитивно понятного программного обеспечения AdMOS Flicker Noise Measurement Software на компьютере с операционной системой Windows.
Частотный диапазон 0.1 Гц - 10 МГц,
Диапазон частот: 1 Гц - 100 кГц
Смещение по постоянному току: ±50В, ±50мА (зависит от анализатора постоянного тока)
Шум при использовании малошумящего усилителя: 17 нВ/√Hz на 1 Гц, 2 нВ/√Hz на 100 Гц, 1,9 нВ/√Hz на 1 кГц
Шум тока: менее 50 фА/√Hz
