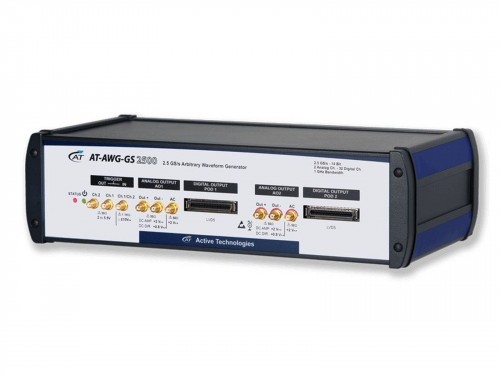

Генератор сигналов произвольной формы AWG-GS2500 (Active Technologies)
26 февраля 2020
342
| Классификация оборудования | |
| Страна, регион, город | Российская Федерация, Москва |
| Страна производства | Италия |
| Предоставляемое количество | 1 |
| Условия использования | |
| Стоимостная группа | от 500 тыс. до 1 млн. руб. |
Описание
Широкая полоса пропускания и высокое разрешение генератора AWG-GS2500 помогают вам с уверенностью генерировать сложные сигналы, такие как цифровая модуляция и радиочастотные импульсы для функциональных и эксплуатационных испытаний.
AWG-GS2500, сочетая частоту дискретизации в 2,5 ГВыб/с с 14-битным разрешением по вертикали, дает вам высокопроизводительные аналоговые и цифровые формы сигналов, отвечающие требованиям, предъявляемым к испытательным сигналам и приложениям, в которых проблема заключается в скорости, разрешении и качестве.
Серия высокоскоростных и производительных генераторов сигналов произвольной формы AWG-GS состоит из 2-канальных моделей с глубиной памяти до 64 Мточек/канал, 14-битным разрешением и максимальной реальной частотой дискретизации 2,5 ГВыб/с. Некоторые модели предоставляют возможность генерировать 32-канальные цифровые паттерны, 32 Мточек/канал памяти, и все модели могут работать в режиме истинного произвольного режима или прямого цифрового синтеза (DDS). Доступная память прибора зависит от установленной опции памяти.
Символьная скорость в режиме реального 2,5 ГВыб/с
Разрешения 14 бит
2 канала
Размер памяти: до 64 МВыб/канал
Аналоговая полоса пропускания > 1 ГГц
Прямой выход ЦАП: 1,6 В (амплитудное значение) дифференциальный выход/0,8 В (амплитудное значение) несимметричный выход, Полоса пропускания > 1 ГГц
Выход с соединением по постоянному току: 4 В (амплитудное значение) дифференциальный выход/2 В (амплитудное значение) несимметричный выход, Полоса пропускания > 600 МГц
Выход переменного тока: -10 дБм до +10 дБм, Полоса пропускания > 1 ГГц
Гармонические искажения: <-65 дБн
Негармонические искажения: <-74 дБн (от 1 кГц до 1 ГГц)
Многоканальная синхронизация: контроль смещения 10 пс
Цифровой паттерн-генератор: 16/32 бит, 1250/625 Мбит/с

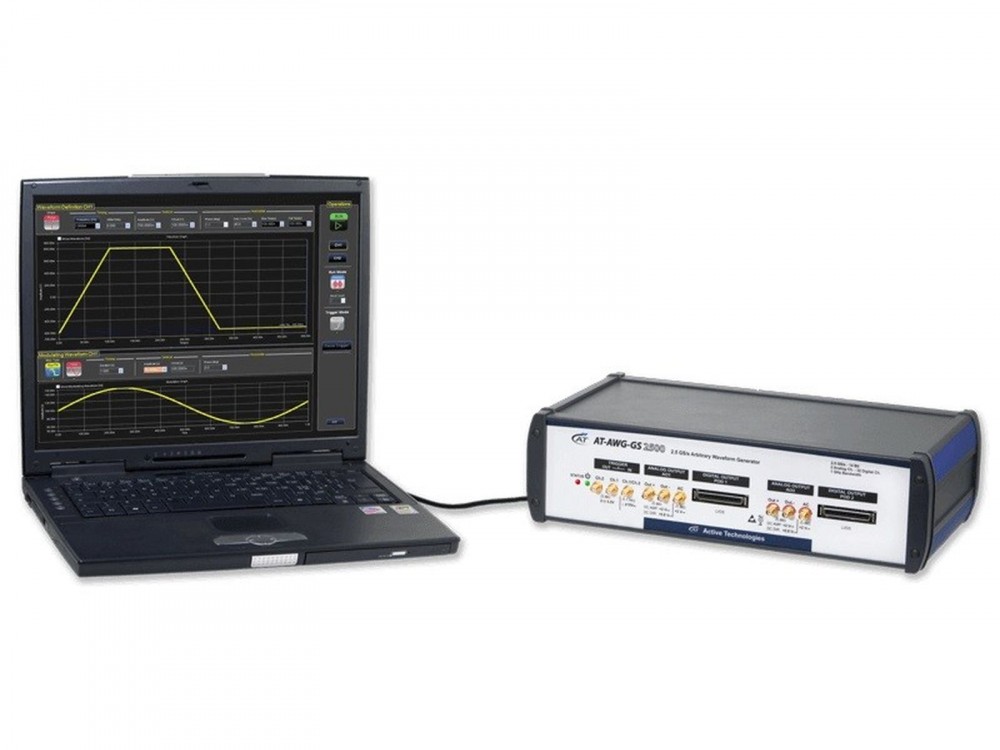

Интерфейс USB 2.0
