100-канальный цифровой генератор задержки GFT1000 (Greenfield Technologies)

100 независимых каналов задержки
Разрешение 100 пс (опция 1 пс)
Джиттер 25 пс (среднеквадратичное значение)
10-секундный диапазон
Выходной импульс до 6 В на 50 Ω.
До 1 км между выходными импульсами
Независимые триггерные значения для каждого канала
Четыре триггера
Три настраиваются от трех внутренних генераторов
Один триггер от внешнего входа/кнопки/программного обеспечения.
Использование внешних опорных сигналов до 100 МГц
Управление через переднюю панель, Ethernet, Интернет (Web-страница)
GFT1000 может обеспечить сотню отложенных импульсов для оборудования, распределенного на площади в тысячи квадратных метров, с временным разрешением 100 пс (опция 1пс).

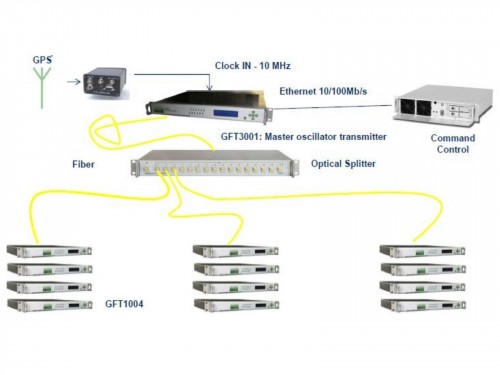

Базовая версия GFT1000 представляет собой систему, состоящую из одиннадцати синхронизированных блоков. Один блок является Мастер-генератором (GFT3001) и через оптическую сеть (сплиттер и оптоволокно) обеспечивает триггеры и временную базу для десяти ведомых устройств (GFT1004). Каждый Slave является цифровым генератором задержки и предоставляет десять каналов. Задержка каждого канала программируется до 1 секунды с разрешением 100 пс. Межканальный джиттер составляет менее 25 пс. На выходе находится стандартный BNC-разъём, обеспечивает уровень 6 В, время нарастания 3 нс на 50 Ом.

Амплитуда, полярность и ширина независимо регулируются на каждом выходе, что позволяет полностью контролировать время и амплитуду. Каждый канал может быть независимо настроен на срабатывание в однократном или повторяющемся режиме с набором частот в диапазоне от 0,1 Гц до 10 кГц.

Вход внешнего тактового генератора позволяет синхронизировать GFT1000 со стандартом частоты 10 МГц или выбирать тактовую частоту (Mode Lock laser).

Высокая точность, широкий диапазон, низкий уровень джиттера и расстояние между каналами до 1 км определяют GFT1000 как идеальное решение многих критических проблем синхронизации, с которыми сталкиваются большие физические системы, такие как синхротрон, ускоритель и лазер высокой энергии.

GFT1000 хорошо подходит в приложениях пикосекундных лазерных систем для синхронизации всего оборудования и функций (флэш-лампы, Q-переключатели, высокоскоростные камеры...) с несколькими компактными устройствами.

Базовая версия обеспечивает 100 каналов, распределенных по 10 областям. В качестве опции количество каналов может быть расширено до 2500, а количество областей - до 128.
