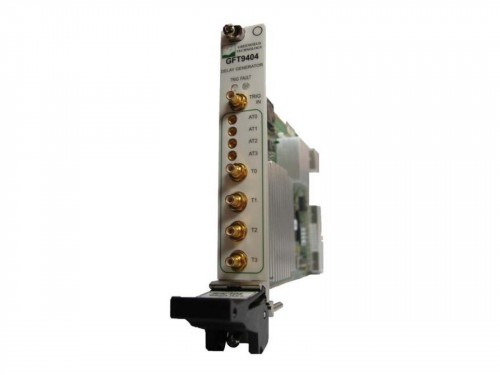

8-ми канальный генератор цифровой задержки GFT9404 (Greenfield Technologies)

Генератор GFT9404 предоставляет четыре независимых канала задержки (от T0 до T3). Разрешение задержки составляет 1 пс, а джиттер между внешним триггером и каналом - менее 50 пс. Выходы SMB обеспечивают время нарастания 2 нс, амплитуду 5 В, под 50 Ом. Амплитуда и ширина регулируются на каждом выходном импульсе.

8-канальный генератор цифровой задержки GFT9404 также предоставляет четыре дополнительных канала задержки на передней панели (от AT0 до AT3). Копия этих четырех каналов находится на шине PXI (PXI триггер 0 - PXI триггер 3). Разрешение задержки составляет 5 нс (один опорный генератор), джиттер между внешним триггером и каналом - 100 пс.

Один входной триггер (TRIG IN), триггер PXI STAR или внутренняя частота используются для запуска всех выходных каналов.

Бесплатное программное обеспечение предоставляет простой способ настройки параметров для каждого канала (задержка, амплитуда выхода, ширина импульса), источника триггера, режима триггера и управления состоянием прибора.

Информация о конфигурации прибора может быть сохранена на диске и восстановлена впоследствии из памяти.

Программное обеспечение позволяет работать с несколькими GFT9404 установленными в одном корпусе PXI. Каждый модуль определяется его серийным номером.
4 независимых канала задержки
Разрешение 1 пс
Джиттер <50 пс (среднеквадратичное значение)
Диапазон >20 секунд
4 дополнительных канала задержки
Разрешение 5 нс
Джиттер <100 пс (среднеквадратичное значение)
Диапазон >20 секунд
Расположение на передней панели и PXI-шине
PXI 3U, 1 слот, компактная компоновка
