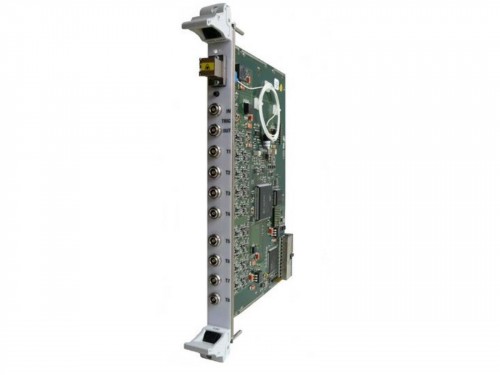

8-ми канальный генератор цифровой задержки GFT1208 (Greenfield Technologies)

Модуль GFT1208 предоставляет восемь независимых каналов задержки. Разрешение задержки на всех каналах менее 1 пс, а джиттер между каналами менее 15 пс. Выходы LEMO обеспечивают уровень до 10 В с типичным временем нарастания 1,5 нс на 50 Ом. Амплитуда и ширина выходного импульса регулируются. Один входной триггер (Trig In), или один внутренний частотный программируемый генератор, или программная команда используется для срабатывания всех выходных каналов. Один выходной триггерный канал (Trig out) используется для обозначения нулевой задержки для каждого триггера в различных режимах работы.

Этот выход (Trig out) также может позволить синхронизировать несколько генераторов задержки GFT1208 путем последовательного соединения нескольких модулей. Таким образом, можно синхронизировать до 4-х GFT1208.

В режиме системы синхронизации (опция 1) модуль может быть оптически синхронизирован через оптическую сеть и передатчик GFT3001 Master Oscillator Transmitter, который обеспечивает триггеры и опорный сигнал. Можно синхронизировать до 256 генераторов GFT1208.

Бесплатное программное обеспечение предоставляет простой способ настройки параметров для каждого канала (задержка, амплитуда выхода, ширина выхода), источника триггера, режима триггера, а также управления работой и состоянием генератора.

Пользователи могут хранить и вызывать конфигурацию и параметры с панели управления

Программное обеспечение предназначено для установки нескольких GFT1208 и работы в одной стойке c PCI. Модули различаются между собой в ПО по своим серийным номерам.
