Описание

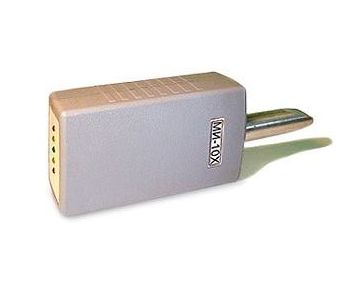

Предназначен для контроля остаточной намагниченности изделий, в частности, контроль остаточной намагниченности торцов труб перед проведением сварочных работ. Индикатор МИ-10Х может быть использован в полевых, цеховых и лабораторных условиях. Отличительными особенностями являются компактность, автономность, максимальная простота в обращении, энергосберегающий режим работы. Магнитный индикатор МИ-10Х имеет световую индикацию уровней индукции: слабая намагниченность (не более 2 мТл), средняя намагниченность (от 2 до 10 мТл), сильная намагниченность (более более 10 мТл). Принцип работы индикатора следующий. Измерительный блок представляет собой законченную микросхему на базе преобразователя Холла, такую, что ее выходное напряжение пропорционально величине индукции измеряемого магнитного поля. Это напряжение поступает в блок компараторов, где происходит его сравнение с пороговыми для различных уровней намагниченности напряжениями. Далее сигналы компараторов дешифрируются в логическом блоке, который выдает сигнал в блок индикации на включение того или иного светового индикатора. Все узлы индикатора питаются стабилизированным напряжением от блока.
