Прецизионный источник напряжения DC205 (Stanford Resarch Systems)

Основные технические характеристики DC205:

Диапазон ± 100 В постоянного тока
Настоящее разрешение 6 разрядов
Температурная стабильность 1×10-6/°C
Точность 0,0025% (1 год)
Сканирование по внешнему триггеру
Малошумящее исполнение
Линейный источник питания
RS-232, USB и оптоволоконные интерфейсы
Источник постоянного напряжения DC205 с низким уровнем шума и высоким разрешением является подходящим инструментом, когда требуется точный источник смещения. Его биполярный выход (четыре вывода) обеспечивает напряжение до 100 В с разрешением 1 мкВ и ток до 50 мА. В 4-проводном режиме прибор компенсирует сопротивление проводов, обеспечивая точный потенциал для вашей нагрузки. Стабильность выходного сигнала DC205 составляет ± 1×10-6 в течение 24 часов. Благодаря линейному источнику питания не нужно беспокоиться о высокочастотном шуме.

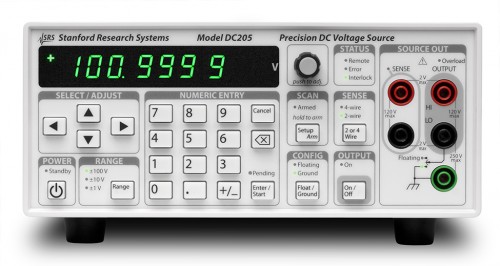

Дисплей на передней панели DC205 позволяет задавать напряжение с точным 6-значным разрешением. На выбор предлагаются три диапазона напряжения: ±1 В, ±10 В и ±100 В, которые позволяют устанавливать напряжение от 1 мкВ до 100 В - восемь порядков величины!

DC205 обладает выдающимися шумовыми характеристиками - в диапазоне 1 В среднеквадратический шум составляет менее 1 мкВ (от 0,1 Гц до 10 Гц). Он также имеет точность до 0,0025 % в течение одного года, а также превосходную температурную стабильность со спецификацией менее 1 ppm/°C. В конструкции даже предусмотрены линейные источники питания, а не коммутируемые, поэтому помехи частоты коммутаций никогда не станут проблемой.

Функция сканирования напряжения допускающая запуск извне может быть полезна в ряде экспериментальных применений. Можно управлять напряжением запуска и остановки, а также скоростью сканирования. Скорость сканирования может быть установлена в диапазоне от 100 мс до 10 000 с, а функция сканирования может быть либо линейной, либо треугольной. Поддерживаются как одиночное сканирование, так и непрерывное, и устройство может запускаться с передней панели, удаленно через один из интерфейсов или с помощью внешнего триггерного сигнала.

DC205 может выдавать как положительное, так и отрицательное напряжение и работает как в "заземленном", так и в "плавающем" режиме. В плавающем режиме выход может плавать до 250 В относительно земли шасси. Вы также можете выбрать двухпроводный или четырехпроводный режим работы. В 4-проводном режиме (дистанционное измерение) прибор поддерживает предустановленное напряжение непосредственно на нагрузке, устраняя влияние сопротивления свинца.

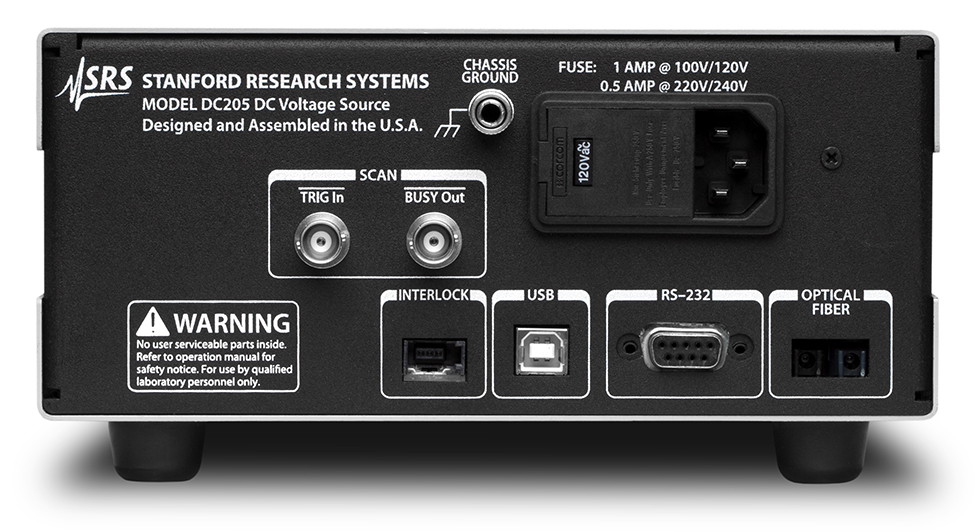

DC205 оснащен интерфейсами RS-232 и USB на задней панели. Все функции прибора можно настраивать или считывать через интерфейсы. Для удаленного взаимодействия при полной электрической изоляцией DC205 также оснащен волоконно-оптическим интерфейсом на задней панели. При подключении к блоку интерфейса удаленного управления SX199 предусмотрена возможность для управления DC205 через интерфейсы GPIB, Ethernet и RS-232.
