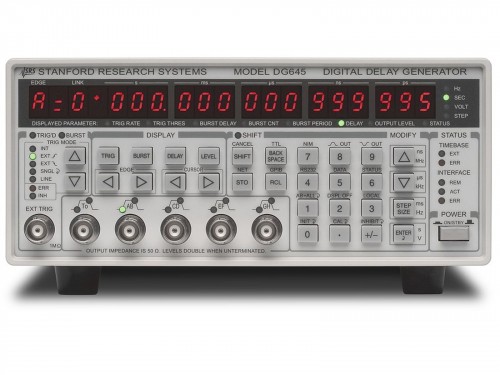

Цифровой генератор задержек и импульсов DG645 (Stanford Research Systems)

8 канала задержки (опция)
4 импульсных канала
Уровень джиттера менее 25 пс (среднеквадратичное значение)
Частота срабатывания триггера до 10 МГц
Прецизионный генератор импульсов
Время переходных процессов менее 2 нс
Генераторы опорной частоты с температурной стабилизацией или рубидиевый (опции)
Интерфейсы LAN, GPIB и RS-232
DG645 представляет собой универсальный цифровой генератор задержек/импульсов, который выдает точно определенные импульсы с частотой следования до 10 МГц. Устройство предлагает несколько улучшений по сравнению со старыми моделями - меньшее джиттер, более высокая точность, более быстрая скорость срабатывания и больше выходных сигналов. DG645 также имеет интерфейсы LAN, GPIB и RS-232 для управления компьютером.

Все цифровые генераторы задержки измеряют временные интервалы путем подсчета циклов учащённого опорного сигнала (обычно 100 МГц). Большинство цифровых генераторов задержки также имеют короткие программируемые аналоговые задержки для достижения временных интервалов с более высоким разрешением, чем период синхронизации. К сожалению, один цикл синхронизации (обычно 10 нс) может произойти, когда триггер не находится в фазе с опорным сигналом.

DG645 устраняет неопределенность во времени, измеряя время срабатывания по отношению к внутреннему опорному генератору и компенсируя аналоговые задержки. Такой подход снижает джиттер примерно в 100 раз и позволяет генератору внутренней частоты работать в любом случае, а не только в кратности тактовой частоты.

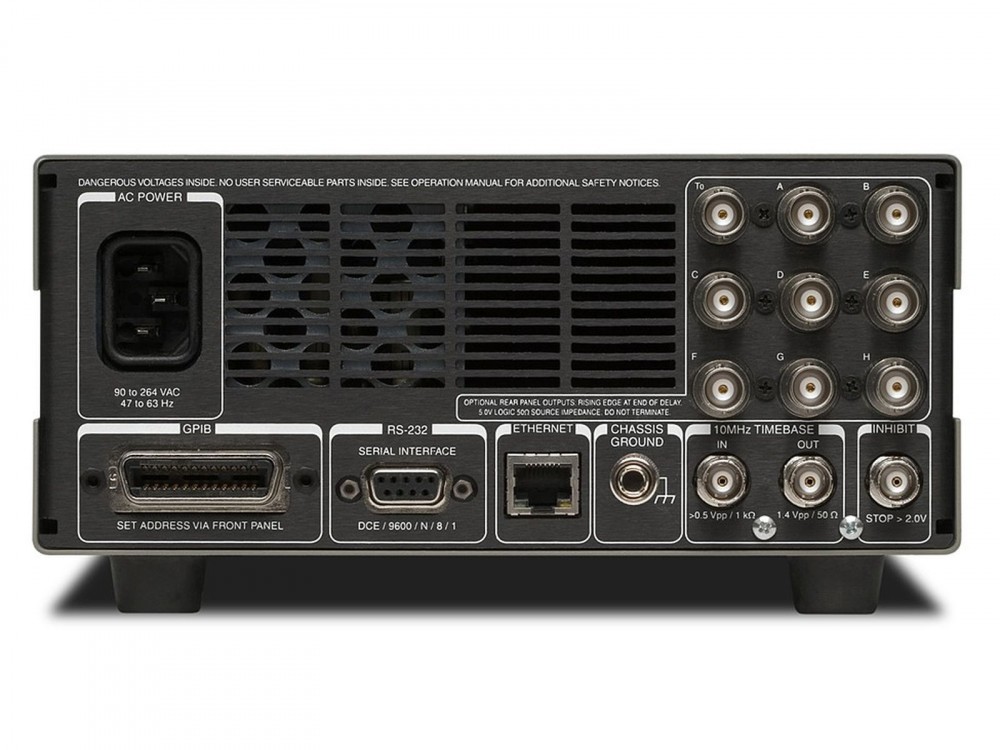

DG645 имеет множество режимов триггера. Внутренний генератор частоты может быть установлен в диапазоне от 100 мкГц до 10 мГц с разрешением 1 мкГц. Внешний вход триггера с регулируемым уровнем и крутизной может запускать цикл синхронизации, последовательность циклов или однократный старт. Однократный старт может быть активирован нажатием клавиши. Линейный триггер работает синхронно с сетью переменного тока. Вход блокировки триггера на задней панели может отключить триггер или любой из импульсных выходов во время цикла синхронизации.

DG645 поддерживает ряд сложных триггерных требований с помощью функции предварительного масштабирования и таймера отключения триггера.
