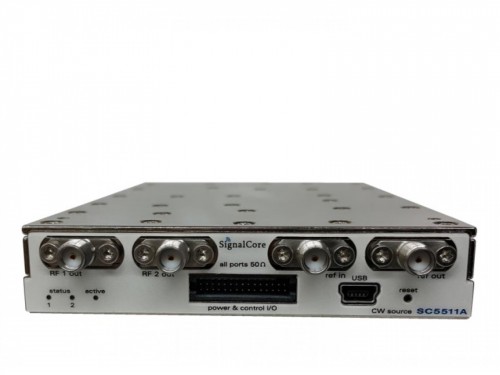

Генераторы сигналов 20 ГГц, управляемые напряжением SC5510A, SC5511A, ( SignalCore, Inc. )

Генераторы SC5510A и SC5511A представляют собой высокопроизводительные электронные генераторы синтезированных сигналов, частота колебаний которых зависит от подаваемого на генератор управляющего напряжения (ГУН) с настраиваемым диапазоном выходной частоты от 100 МГц до 20 ГГц. Несмотря на то, что эти модульные генераторы SC5510A и SC5511A потребляют всего 16 Вт энергии, они обладают такими же характеристиками, как большие лабораторные ГУН. Низкий уровень фазового шума на выходе -137 дБн/Гц при отстройке 10 кГц от несущей 1 ГГц, разрешение настройки 1 Гц и разрешение шага амплитуды 0,01 дБ в диапазоне выходного сигнала от -30 до +10 дБм отличает эти модули от других модульных генераторов сигналов. Кроме того, за счет использования уникальной архитектуры с несколькими контурами фазовой автоподстройки частоты фазовые пики остаются ниже -70 дБн во всем диапазоне настройки даже при шаге 1 Гц.

Модульные генераторы SC5510A и SC5511A имеют дополнительный независимый канал RF2 с настраиваемым диапазоном частот от 100 МГц до 3 ГГц и разрешением настройки 25 МГц. Этот дополнительный канал делает модули подходящими как для одноступенчатых систем ВЧ-преобразования, так и для систем с двухкаскадным повышающим/понижающим преобразователем с подавлением зеркального сигнала. Эти ВЧ-синтезаторы являются отличными лабораторными источниками сигналов общего назначения, где требуется низкий фазовый шум и высокая чистота сигнала. Они также являются идеальным выбором в качестве интегрированных источников тактовой частоты для быстрых приложений ЦАП и АЦП, особенно тех, которые требуют переменной частоты дискретизации.

Полные инструкции по применению, графический интерфейс, программное обеспечение драйвера и пример кода предоставляются заказчику с каждым модулем.
