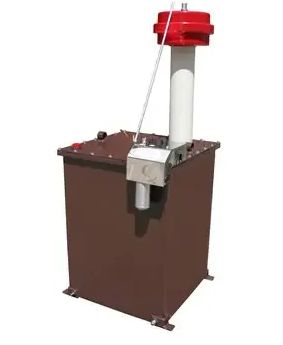

Аппарат высоковольтный ТИ-200, Прилат

Предназначен для проведения тестовых испытаний изоляции различных установок и оборудования электрическим напряжением синусоидальной формы и частотой 50 Гц. Аппарат обеспечивает выходной сигнал с регулируемой амплитудой до 200 кВ благодаря использованию в конструкции двух независимых источников переменного напряжения (ИОМ-100), включенных в противофазе. Регулируется величина выходного напряжения аппарата при помощи высококачественного лабораторного однофазного автотрансформатора (TDGC-2-10), включенного в первичные обмотки испытательных трансформаторов (ИОМ-100). Органы управления и световая сигнализация расположены на специальной стойке, обеспечивающей необходимую защиту обслуживающего персонала от возможного поражения электрическим током при эксплуатации аппарата. Кроме того, в целях соблюдения мер электробезопасности и недопущения искажения полученных результатов испытаний, в аппарате предусмотрено заземление всех элементов конструкции отдельными проводниками на общую шину.
