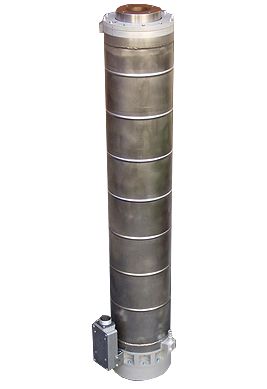

Рентгеновский аппарат кабельного типа БАСТИОН 225/2500, Синтез НДТ

Представляет собой высоковольтный источник питания с вынесенной на высоковольтном кабеле металлокерамической рентгеновской трубкой типа THX225/1030. Трубка работает с постоянным напряжением на аноде и постоянным током анода во время экспозиции с предельной мощностью на аноде рентгеновской трубки 900 Вт, (при диаметре фокусного пятна 1,0мм), или с предельной мощностью 2500 Вт (при диаметре фокусного пятна 3,0мм). Высоковольтный источник питания (ВИП) включает в свой состав собственно высоковольтный источник питания (ВИП), изолирующий трансформатор накала, блок предварительных усилителей сигналов обратной связи, термореле защитного отключения по перегреву блока. Конструктивно блок представляет собой герметичный металлический корпус, заполненный трансформаторным маслом, внутри которого находится ВИП и изолирующий трансформатор накала.
