Описание

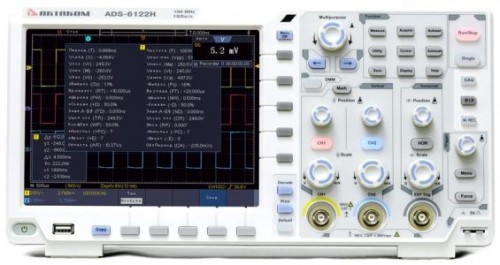

Система запуска цифрового осциллографа может быть расширена для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN. При необходимости использовать прибор в "полевых" условиях, доступны возможность питания от батареи и опция WiFi. Также, в осциллограф может быть установлен сенсорный дисплей, что наряду с традиционными органами управления повышает удобство использования прибора на новый уровень. Кроме того, в прибор может быть добавлен выход VGA, что позволит передавать изображение с экрана осциллографа на телевизор или проектор при использовании в учебных целях. 2 канала. Полоса пропускания - 300 МГц. Частота дискретизации - 2,5 Гвыб/с. АЦП 8 бит. Максимальная память - 40 М точек. Скорость захвата 75 000 осц/с. Вертикальное отклонение 1 мВ/дел - 10 В/дел. Горизонтальная развертка 1 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм, 50 Ом. Курсорные измерения. 28 автоизмерений. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I2C, SPI, RS-232, CAN (опция). Цифровой мультиметр (опция). Генератор сигналов (опция): 25 МГц, 14 бит. БПФ. Покадровый регистратор. Интерфейс: USB-host, USB-device, LAN, VGA (опция), WiFi (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, TFT, 800 х 600 (сенсорный IPS 1024 x 768 - опция).
