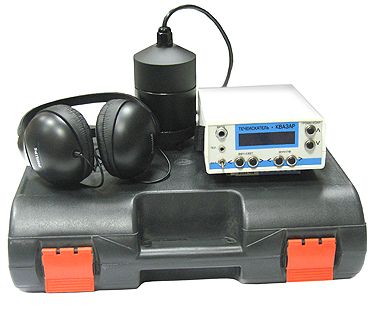

Акустический течеискатель КВАЗАР

Предназначен для поиска мест утечек жидкостей и газов из трубопроводов или резервуаров (в том числе подземных), утечек в запорной аппаратуре, обнаружения засоров трубопроводов. Конструкция акустического датчика позволяет использовать его как наземный геомикрофон на твердых или рыхлых поверхностях. Работа течеискателя основана на прослушивании участка поверхности над трубопроводом с помощью специального микрофона. При поиске места утечки регистрируется шум вытекающей под давлением из трубопровода жидкости. Работой прибора управляет микроконтроллер, информация о режимах работы и уровне сигнала выводится на жидкокристаллический символьный двухстрочный индикатор. Преобразования входного сигнала по амплитуде и частоте осуществляется специальными цифро-аналоговыми микросхемами, которые управляются программно. Приемник размещен в пластиковом прямоугольном корпусе, состоящем
из верхних и нижних П-образных половинок, скрепленных винтами снизу корпуса. Все органы управления, коммутации и индикации расположены на передней панели течеискателя. Задняя стенка корпуса прибора является крышкой батарейного отсека. Для переноски течеискателя Квазар по бокам корпуса закреплены концы плечевого ремня регулируемой длины.
