Описание

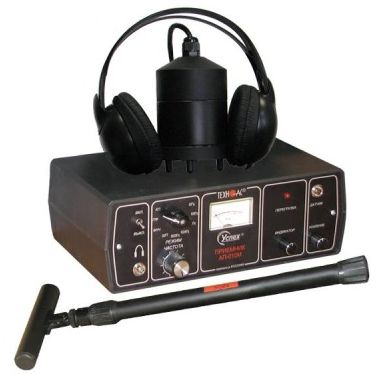

Течеискатель с функцией пассивного обнаружения кабеля предназначен для обнаружение мест разгерметизации подземных трубопроводов, трассировки скрытых коммуникаций (кабельных линий, трубопроводов) в пассивном режиме, обследования зоны земляных работ (перед вскрытием трассы на предмет наличия кабелей, трубопроводов, затрудняющих земляные работы). Обнаружение дефектов объекта (вроде течей) происходит на глубине до 3 метров и осуществляется акустическим методом. Пассивная трассировка объектов под напряжением осуществляется электромагнитным методом на глубине до 6 метров. Механические колебания грунта, возникающие в результате разгерметизации трубопровода воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя, изготовленного из пьезокерамики. Электрический сигнал усиливается расположенным в датчике предварительным усилителем, в последующем усиленный сигнал поступает на электронный блок, где осуществляется его амплитудная и частотная селекция, а также осуществляется вывод на головные телефоны и стрелочный индикатор. Течеискатель Успех АТП-204 состоит из акустического преобразователя с предварительным усилителем и приемника, в котором сосредоточено основное усиление и фильтрация принимаемого сигнала. Шум свища через грунт воспринимается преобразователем, усиливается в предварительном усилителе, поступает в приемник. В приемнике от шума свища отфильтровываются посторонние шумы, сигнал усиливается и поступает на головные телефоны. Оператор по максимальному сигналу или по специфичному шуму свища определяет место расположения течи.
